一种头颅CT固定装置 （技术许可）

技术摘要

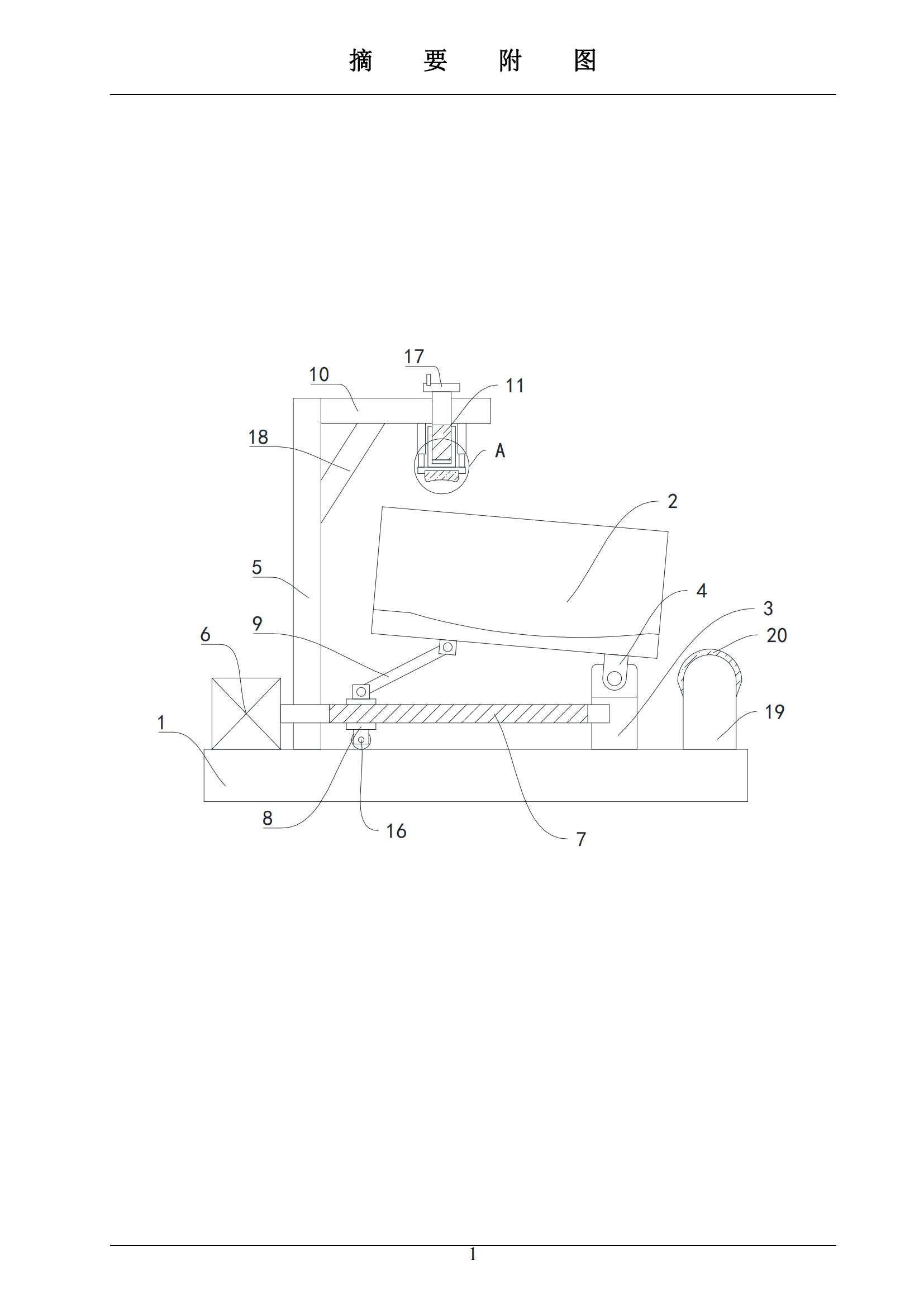

本实用新型涉及固定装置的技术领域，特别是涉及一种头颅 ct 固定装置，其便于固定，提高工作效率，增强实用性；包括底座，调节机构包括托板，底座顶端固定安装有第一支板，第一支板上设置有转动槽，转动槽内转动安装有旋转板，托板固定安装在旋转板顶端，托板顶端开设有放置槽，底座顶端固定安装有第二支板与电机，第二支板上开设有第一通孔，电机输出端转动穿过第一通孔，电机输出端转动安装有第一螺杆，第一螺杆与第一支板转动连接，第一螺杆上螺装有滑板，滑板上铰接有两个连接杆，两个连接杆均与托板底端铰接，第二支板上固定安装有第三支板，第三支板顶端开设有第二通孔，第二通孔内转动安装有第二螺杆。

技术说明

技术领域

本实用新型涉及固定装置的技术领域，特别是涉及一种头颅 ct 固定装置。

背景技术

头颅 CT 检查是神经内科常用的检查的手段，主要是要了解脑子的形态和

结构，大脑中实质性的病变，基本上都能够通过头颅 CT 检查发现，比如最常

见的脑血管病，包括脑梗塞和脑出血，能够发现梗塞或者出血的部位和大小，

出血的周围有没有水肿，有没有压迫正常的脑组织，还能够发现脑部的肿瘤，

能够了解到肿瘤的部位、大小，以及周围的脑组织有没有水肿，也能够发现

有没有脑萎缩和脑积水，以及大脑的导水管是否通畅等，除了脑实质的变化

之外，相应颅骨的情况，也能够通过 CT 检查发现，在进行 CT 检查时，患者

需要将头部放在辅助支架上，但是现有扫描辅助支架的高度是固定的，而患

者的头颅大小存在差异，因此需要对现有扫描辅助支架进行改进；

解决的技术问题

为解决上述技术问题，本实用新型提供一种便于固定，提高工作效率，

增强实用性的头颅 ct 固定装置。

技术方案

为实现上述目的，本申请提供如下技术方案：一种头颅 ct 固定装置，包

括底座，所述调节机构包括托板，底座顶端固定安装有第一支板，第一支板

上设置有转动槽，转动槽内转动安装有旋转板，托板固定安装在旋转板顶端，

托板顶端开设有放置槽，底座顶端固定安装有第二支板与电机，第二支板上

开设有第一通孔，电机输出端转动穿过第一通孔，电机输出端转动安装有第

一螺杆，第一螺杆与第一支板转动连接，第一螺杆上螺装有滑板，滑板上铰

接有两个连接杆，两个连接杆均与托板底端铰接，第二支板上固定安装有第

三支板，第三支板顶端开设有第二通孔，第二通孔内转动安装有第二螺杆，

第二螺杆底端螺装有螺纹筒，螺纹筒底端固定安装有顶板，顶板底端设置有

海绵垫，顶板顶端与第三支板底端通过两个伸缩杆连接

成熟度

概念/试验品

技术来源

自研
