耦合度可调谐的超宽带微波定向耦合器 （专利授权号：201810111255.3）
徐伟业V （ 中国科学院合肥物质科学研究院 项目副研究员 ）
技术摘要

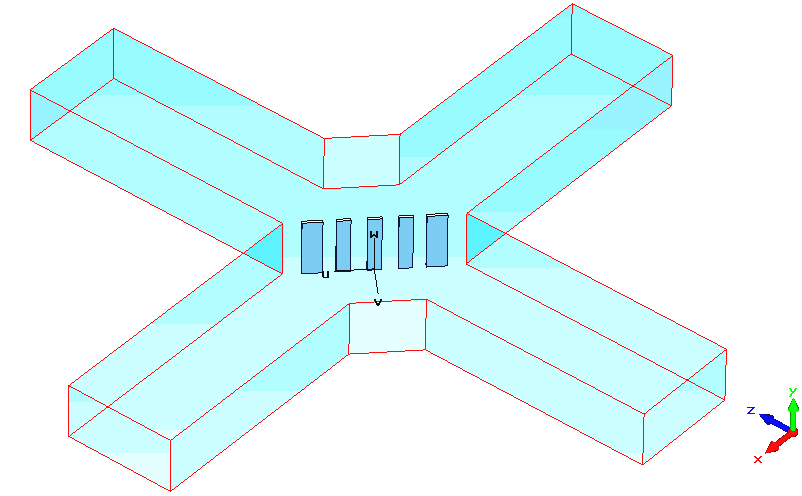

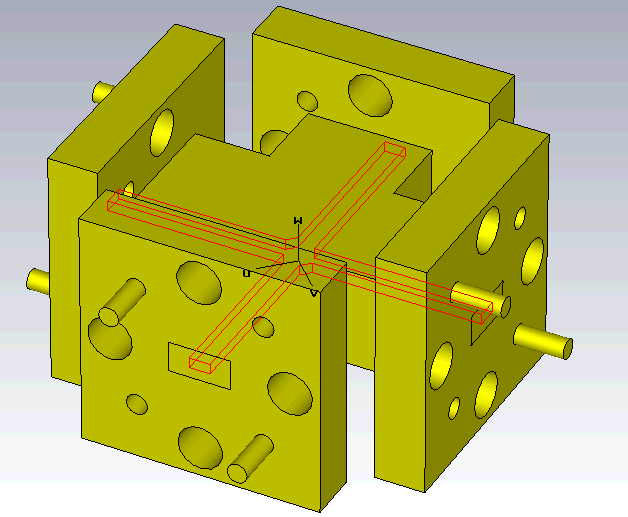

本发明公开了一种耦合度可调谐的超宽带微波定向耦合器,包括有矩形波导、匹配结构、耦合结构和调谐结构,矩形波导包括有互相连接组成十字形结构的第一、二、三、四矩形波导段；匹配结构包括有连接第一矩形波导段与第二矩形波导段以及连接第三矩形波导段与第四矩形波导段的二个斜接弯头；耦合结构包括多个互相平行的长条形金属薄片；调谐结构包括有与多个互相平行的长条形金属薄片的一侧边沿固定连接的推杆。本发明带宽大、回波损耗小、方向性好、耦合度可调谐且调谐范围大,可以同时对入射波和反射波进行耦合,可以测量动态范围大的微波、毫米波信号,通过改变矩形波导的尺寸和对应耦合栅的尺寸,可以用于微波毫米波的所有频段。
技术说明
本发明公开了一种耦合度可调谐的超宽带微波定向耦合器,包括有矩形波导、匹配结构、耦合结构和调谐结构,矩形波导包括有互相连接组成十字形结构的第一、二、三、四矩形波导段；匹配结构包括有连接第一矩形波导段与第二矩形波导段以及连接第三矩形波导段与第四矩形波导段的二个斜接弯头；耦合结构包括多个互相平行的长条形金属薄片；调谐结构包括有与多个互相平行的长条形金属薄片的一侧边沿固定连接的推杆。本发明带宽大、回波损耗小、方向性好、耦合度可调谐且调谐范围大,可以同时对入射波和反射波进行耦合,可以测量动态范围大的微波、毫米波信号,通过改变矩形波导的尺寸和对应耦合栅的尺寸,可以用于微波毫米波的所有频段。
成熟度
已有样品
技术来源
开发
