一种多参数可调IGBT驱动隔离电路 （技术转让）
王兴权V1 （ 赣南师范大学 ）
技术摘要

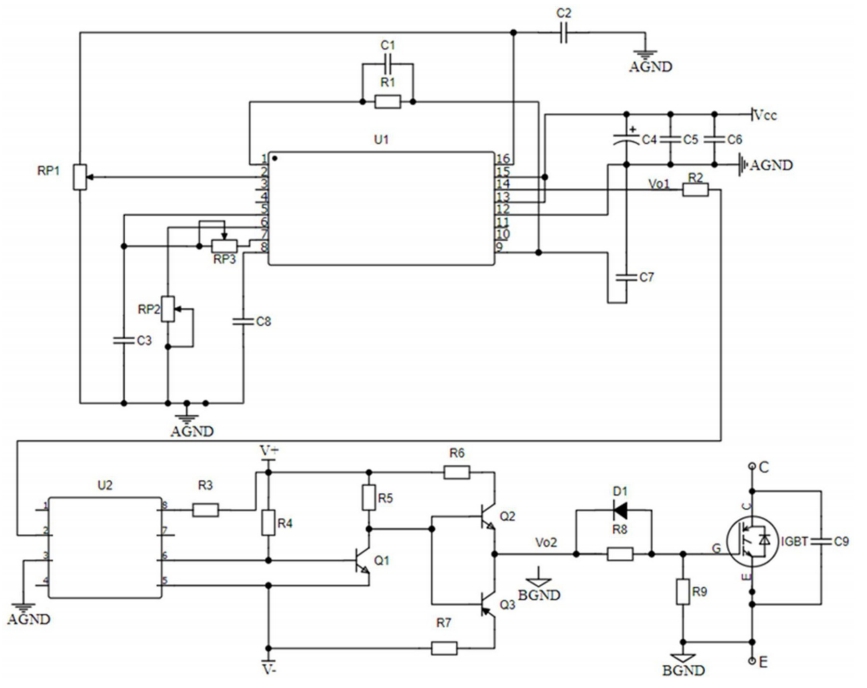

本实用新型公开了一种多参数可调的IGBT驱动隔离电路,依次连接包括PMM信号产生电路、信号隔离电路、功率放大电路、栅一射极限流电路、集电极一发射极保护电路;所述PWM信号产生电路用于产生频率、占空比、死区时间可调的PWM波;所述信号隔离电路用于隔离PWM信号和功率放大电路产生信号;所述功率放大电路用于控制所述IGBT的开通和关断时间;所述栅一射极限流电路用于限制所述IGBT栅一射极两端电流;所述集电极一发射极保护电路用于吸收集电极和发射极的尖峰防止过压，实现了IGBT的驱动隔离电路的通用性和低成本设计。
技术说明
本实用新型公开了一种多参数可调的IGBT驱动隔离电路,依次连接包括PMM信号产生电路、信号隔离电路、功率放大电路、栅一射极限流电路、集电极一发射极保护电路;所述PWM信号产生电路用于产生频率、占空比、死区时间可调的PWM波;所述信号隔离电路用于隔离PWM信号和功率放大电路产生信号;所述功率放大电路用于控制所述IGBT的开通和关断时间;所述栅一射极限流电路用于限制所述IGBT栅一射极两端电流;所述集电极一发射极保护电路用于吸收集电极和发射极的尖峰防止过压，实现了IGBT的驱动隔离电路的通用性和低成本设计。
成熟度
可以量产
技术来源
自主研发
